使用存儲卡

S7-1200CPU使用的存儲卡為SD卡，存儲卡中可以存儲用戶項目文件，有如下幾種主要功能：

1. 作為CPU的裝載存儲區，用戶項目文件可以僅存儲在卡中，CPU中沒有項目文件 ，離開存儲卡無法運行。
2. 在沒有編程器的情況下，作為向多個S7-1200PLC傳送項目文件的介質。
3. 忘記密碼時，清除CPU內部的項目文件和密碼。
4. 12MB以上存儲卡可以用于更新S7-1200CPU的固件版本。

圖1： S7-1200存儲卡

存儲卡功能鏈接：

• 如何插入存儲卡
• 存儲卡的工作模式
• 使用存儲卡清除密碼或恢復出廠設置
• 使用存儲卡更新S7-1200CPU的固件版本
• 使用自定義讀卡器制作程序文件
• 使用TIA STEP7格式化存儲卡

如何插入存儲卡

將CPU上擋板向下掀開，可以看到右上角有一MC卡槽，將存儲卡缺口向上插入，如下圖所示：

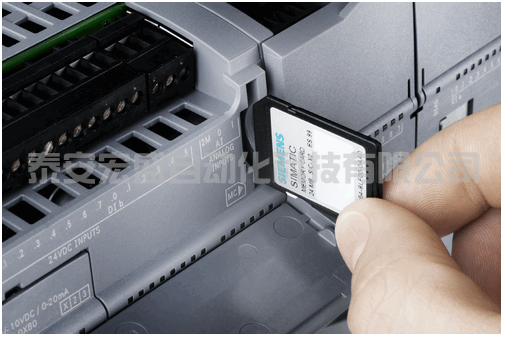

圖2： 插入存儲卡

注意：

• 對于S7-1200CPU，存儲卡不是必須的。
• 將存儲卡插到一個處于運行狀態的CPU上，會造成CPU停機。

• S7-1200 CPU 僅支持由西門子制造商預先格式化過的存儲卡， 即下列訂貨號產品：

  獲取序列號關注公眾號菜單欄回復：SIMATIC MC

表1：存儲卡信息

• 如果使用 Windows 格式化程序?qū)IMATIC 存儲卡重新進行格式化，CPU 將無法使用該重新格式化的存儲卡。（固件V2.0.1以前）

怎樣檢查一張 SIMATIC 存儲卡（SMC）有非一致性或者是格式錯誤？如何修復？

從固件V2.0.1開始才支持存儲卡中隱藏文件的自動修復，早期的版本無此功能。

如果從S7-1200中修復存儲卡，CPU中的程序?qū)詣?dòng)載入存儲卡中，之后CPU將不會有程序。

存儲卡的工作模式

存儲卡有兩種工作模式：　

• 程序卡：存儲卡作為S7-1200 CPU 的裝載存儲區，所有程序和數據存儲在卡中，CPU內部成的存儲區中沒有項目文件，設備運行中存儲卡不能被拔出 。
• 傳送卡：用于從存儲卡向CPU傳送項目，傳送完成后必須將存儲卡拔出。CPU可以離開存儲卡獨立運行。

一、修改存儲卡的工作模式

在TIA PORTAL軟件的項目視圖下，點擊左側”項目樹“--->"讀卡器/USB存儲器" --->讀卡器，如下圖所示：

圖3：項目視圖

右擊存儲卡的盤符（這里是F:），選擇“屬性”，打開下面窗口：

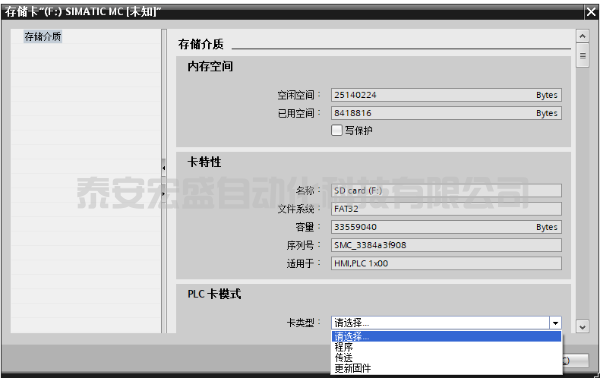

圖4：存儲卡屬性

用戶在“Card type”選擇需要的工作模式，點擊“OK”完成設定。

二、使用程序卡模式

優點：更換CPU時不需要重新下載項目文件。

裝載用戶項目文件到存儲卡：

• 第一步：按照上面方法將存儲卡設定到“程序”模式。建議客戶做此操作之前清除存儲卡中的所有文件。
• 第二步：設置CPU的啟動狀態：在"項目樹"中右擊CPU選擇“屬性”，在“屬性”窗口中點擊“啟動”,此處必須選擇“暖啟動 - RUN模式”

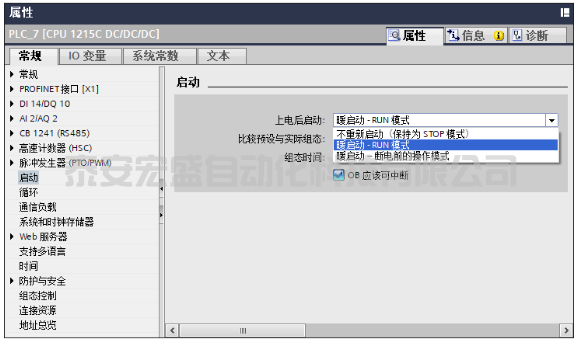

• 圖5： 啟動設置
• 第三步：將CPU斷電。
• 第四步：將存儲卡插到CPU卡槽內
• 第五步：將CPU上電
• 第六步：在TIA PORTAL 中點擊下載， 將項目文件全部下載到存儲卡中。此時下載是將項目文件（包括用戶程序、硬件組態和強制值）下載到存儲卡中，而不是CPU內部集成的存儲區中。

完成上述步驟后，CPU可以帶卡正常運行。此時如果將存儲卡拔出，CPU會報錯，"ERROR"紅燈閃爍。

為什么插上存儲卡后CPU的“MAINT”燈閃爍，使用TIA PORTAL下載是提示報錯“The download of the hardware configuration failed (0050 -133 2 2458)”？

回答：請清除存儲卡中的所有文件，重新使用TIA PORTAL軟件將存儲卡設置到“程序”模式，然后再重復上述步驟。請您也檢查存儲卡上的撥碼開關，檢查存儲卡是否處于寫保護模式。

為什么CPU斷電上電后進入停止?fàn)顟B(tài)，而不進入運行狀態？

回答：原因是CPU的啟動方式不是“暖啟動 - RUN模式”，詳細請參考上面“第二步”。

三、使用傳送卡模式

優點：在沒有編程器的情況下，方便快捷地向多個S7-1200PLC拷貝項目文件。

1、向處于傳送模式的存儲卡中裝載項目

• 第一步：按照上面方法將存儲卡設定到“傳送”模式。建議客戶做此操作之前清除存儲卡中的所有文件。
• 第二步：設置CPU的啟動狀態：在"項目樹"中右擊CPU選擇“屬性”，在“屬性”窗口中點擊“啟動”,此處必須選擇“暖啟動 - RUN模式”
• 第三步：直接拖拽PLC設備到存儲卡盤符

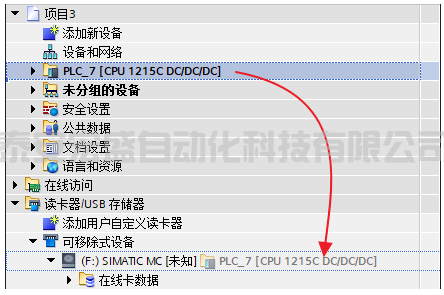

圖6：拖拽

用戶也可以直接將一張已經做好的“程序卡”更改為“傳送卡” 。

2、從存儲卡復制項目到S7-1200PLC

• 第一步：將CPU斷電
• 第二步：插卡到CPU卡槽
• 第三步：將CPU上電，用戶會看到CPU的"MAINT"黃燈閃爍
• 第四步：將CPU斷電，將存儲卡拔出
• 第五步：將CPU上電

為什么CPU斷電上電后進入停止?fàn)顟B(tài)，而不進入運行狀態？

回答：

1. CPU的啟動方式不是“暖啟動 - RUN模式” ，詳細請參考上面“第二步”。
2. 檢查第三步，必須拖拽PLC項目到存儲卡盤符，而不是程序塊等其他項目內容。下載到存儲卡中的項目文件有可能不完整，例如缺失硬件組態等。

使用存儲卡清除密碼或恢復出廠設置

如果客戶忘記了之前設定到S7-1200的密碼，通過”恢復出廠設置“無法清除S7-1200內部的程序和密碼，因此唯一的清除方式是使用存儲卡。詳細步驟如下：

1. 使用一張存儲卡，插在電腦讀卡器中，清空內部文件。
2. 在TIA PORTAL中將存儲卡的工作模式改成“傳送”卡，參考圖4。
3. 將S7-1200設備斷電。
4. 插入存儲卡到S7-1200CPU上。
5. 將S7-1200設備上電，此時CPU會停止。
6. 當“MAINT”指示燈閃爍，將S7-1200設備斷電。
7. 取出存儲卡后，將S7-1200設備上電，此時CPU密碼及程序完全清除。

注意：

• 不要格式化存儲卡
• 清除密碼的同時CPU的程序也同時清除

使用存儲卡更新S7-1200CPU的固件版本

S7-1200的固件版本可以從在此處查找下載鏈接。

注意：

• 不同訂貨號的S7-1200CPU的固件文件不相同，下載地址也不相同。用戶在下載和更新固件之前請核對產品訂貨號。
• 12M以下存儲卡不能用于CPU固件升級。
• 固件升級前CPU內部存儲的項目文件（程序塊、硬件組態等）不受影響，不會被清除。
• 如果存儲卡中的固件文件訂貨號與實際CPU的訂貨號不一致，即使執行了下列步驟，CPU的原固件版本也不會改變。

更新CPU的固件具體步驟如下：

• 第一步：使用電腦通過讀卡器清除存儲卡中內容。注意：不要格式化存儲卡！
• 第二步：從西門子官方網站下載最新版本的固件文件。下載并解壓縮，用戶可以得到一個“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夾。
• 第三步： 將“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夾拷貝到存儲卡中。
• 第四步： 將存儲卡插到CPU1200卡槽中。此時CPU會停止，“MAINT”指示燈閃爍。
• 第五步： 將CPU斷電上電 。CPU的“RUN/STOP” 指示燈黃綠交替閃爍說明固件正在被更新中?！癛UN/STOP” 指示燈亮(黃)，“MAINT”指示燈閃爍說明固件更新已經結束。
• 第六步： 拔出存儲卡
• 第七步： 再次將CPU斷電上電

用戶可以在TIA PORTAL 軟件--->在線和診斷--->診斷--->常規 中在線查看CPU目前的固件版本。

注意：
S7-1200 CPU 固件版本在 V2.2 以下(包括V2.2)，可以降級（最低V1.0)或升級（最高V2.2)。
S7-1200 CPU 固件版本在 V3.0 不可以降級至V2.2(或更低版本)，同樣V2.2的固件版本不能升級至V3.0

使用自定義讀卡器制作程序文件

某些時候，需要將程序文件發給別人，但對方?jīng)]有TIA PORTAL，只有存儲卡或者Simatic Automation tool軟件，這樣就無法發送TIA的項目文件，這種情況下可以將存儲卡文件發送給對方，操作步驟如下：

1. 在TIA PORTAL軟件的項目視圖下，點擊左側”項目樹“--->"讀卡器/USB存儲器" --->添加用戶自定義讀卡器，參考圖3

雙擊“添加用戶自定義讀卡器”，彈出如圖7所示

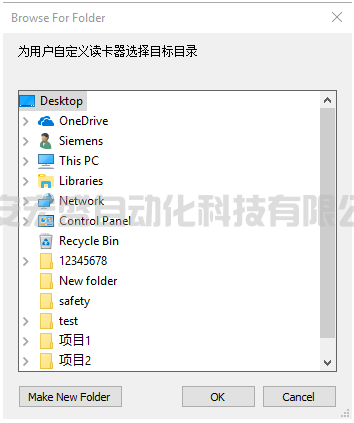

圖7 添加自定義讀卡器”

選擇合適的位置，點擊圖7左下角按鈕“新建文件夾“，將會在指定位置新建文件夾，這個文件夾就是一個自定義讀卡器。

2. 新建文件夾后，在項目樹下的讀卡器/USB存儲器" 將出現如圖8所示的讀卡器。

圖8 自定義讀卡器

這個讀卡器就是指定位置下建的文件夾（圖中為桌面建立的New folder(2)）。

3. 根據需要，按照圖4方式將自定義讀卡器改為“傳送”卡或“程序”卡

4. 按照圖6方式將程序拖拽至該讀卡器中。

5. 此時打開自定義的讀卡器文件夾就能看到程序文件，如圖9所示。

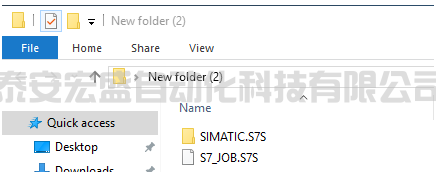

圖9 程序文件

使用TIA STEP7格式化存儲卡

從組態的CPU版本V4.2開始，可以通過 STEP 7 在線和診斷工具格式化連接的 CPU 中的存儲卡。

使用TIA STEP7格式化存儲卡的具體步驟如下：

• 第一步： 確保 CPU 處于 STOP 模式。注意如果 CPU 處于 RUN 模式時啟動了格式化操作，STEP 7 將 提示您允許 STEP 7 將 CPU 置于 STOP 模式下。
• 第二步： 將存儲卡插入到連接的 CPU。
• 第三步： 通過項目中的 CPU 或項目樹中在線訪問中的可訪問設備打開連接的 CPU 的"在線和診斷"。
• 第四步： 選擇所連 CPU 的"轉到在線"選項。
• 第五步： 選擇"功能"菜單中的"格式化存儲卡"。
• 第六步： 單擊"格式"。
• 第七步： 單擊"是"確認提示。

上述步驟如圖10所示：

圖10 TIA STEP7格式化存儲卡

然后 STEP 7 格式化存儲卡，完成后在信息窗口中顯示一條消息。完成后 CPU 處于 STOP 模式，STOP 和 MAINT 燈閃爍。此時還不能切換到 RUN 模式，必須執行以下任一步驟：

• 移除存儲卡并重啟 CPU。如果 CPU 的內部裝載存儲器含有程序，CPU 將帶程序啟動。
• 不移除存儲卡重啟 CPU：如果 CPU 的內部裝載存儲器含有程序，CPU 將該程序復制到 存儲卡然后帶程序重啟。如果內部裝載存儲器不含程序，CPU 將更改存儲卡為程序卡并等待下載。

注意：
格式化存儲卡對內部裝載存儲器沒有影響。
當插入存儲卡（在插入存儲卡和執行格式化操作中間未重啟 CPU）時 CPU 正在使用內部裝載存儲器，CPU 將保持內部裝載存儲器的內容。
