最近有個項目要用mcgs的觸摸屏需要組態，安裝好軟件后因為有示例項目，所以很快也就做好了自己的畫面，但是做好畫面后和plcsim一起測試并不順利，因此把問題處理的過程記錄一下。

還是先來看一下最終plcsim和觸摸屏模擬運行后的畫面：

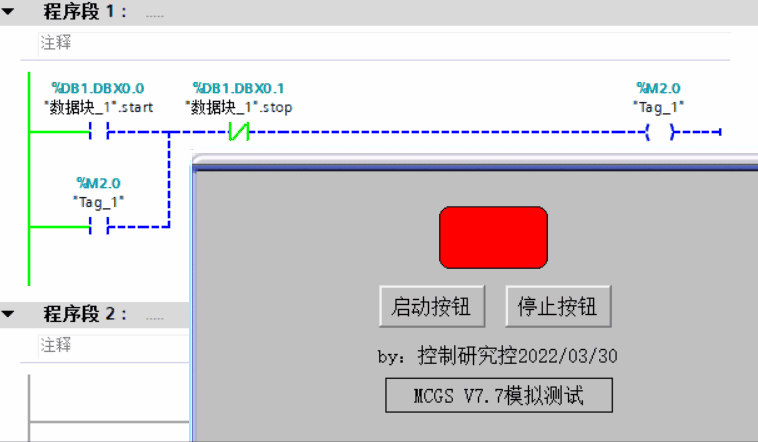

MCGS模擬運行和博圖軟件監控程序運行

觸摸屏模擬運行的全局畫面

這兩個圖片能夠說明最終的結果是成功的，觸摸屏是模擬運行，PLC程序也是模擬運行，沒有真實PLC也沒有真實觸摸屏硬件，全部是虛擬環境實現，說明mcgs也算是個好觸摸屏軟件。

先說一下自己的軟件環境：

1，西門子博圖V16

2，MCGS組態環境7.7版本

3，NetToplcsim

個人在Win11系統下，NetToplcsim的1.24和1.25版本都測試不通，而后在Win10虛擬機下測試才通過。是不是在Win11下肯定都不會成功，我不清楚，也可能是我電腦那里設置的有問題。但是我能保證的是在Win11系統下，對于博圖V16的諸如：cpu1200的固件版本必須是4.4及以上，塊支持仿真，不優化，以及允許遠程put/get以及其他的設置，也都是正確的，但是最終都不成功！

順便吐槽一下，Win11的網絡防火墻和任務欄位置的調整感覺沒有Win10好用，不知道小伙伴們有沒有同感的。

接下來還是說一些重點的知識點：

1）MCGS中的設置

MCGS軟件的7.7版本設備通訊處，有設備調試功能，而MCGS的pro版本中不知為何應該是取消了設備調試功能，這個設備調試功能我個人認為還是很有用。下邊的圖片就是7.7版本中的設備調試界面：

網絡硬件設置和調試界面

這個圖片上可以看到是西門子1200plc和觸摸屏通訊，通訊狀為0表示通訊正常，M002.0此時的值為1，是因為我程序中M2.0的值為1，也就是說啟動設備調試后就能監控到PLC程序中的點位實際值了，當然這個圖片其實是監控的模擬plc的值。---這個圖片上還需要說明的一點就是本地端口號，mscg是建議3000以上的值，初始打開這里可能是0，可能會造成通訊不上。

2）NetToPlcSim的設置

先看下圖：

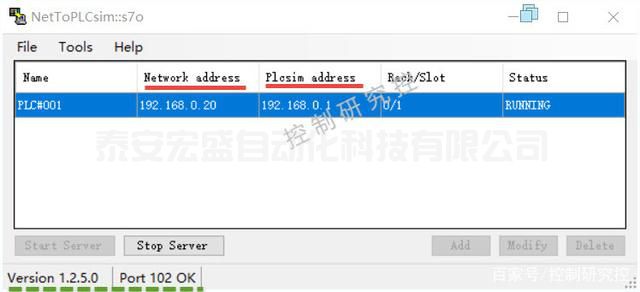

nettoplcsim的正確配置

該圖就是nettoplcsim軟件的正確配置，該軟件需要獲取prot102的使用權限，當你以管理員身份運行時它會自動幫你獲取，可以看到我畫紅線的2個ip地址，0.20這個就是我電腦本機的網卡的地址，而0.1則是我設置的1200cpu的ip，通過nettoplcsim這個軟件2個地址就融合了，觸摸屏通過訪問0.20這個地址就相當于訪問了plc，這樣來實現聯合的虛擬測試的。
